Дизели Cummins серий B, ISF, ISB, QSB и ISL стоят на Газелях, Валдаях, автобусах, спецтехнике и дизель-генераторах. Моторы разные по объёму и мощности, но собраны по общей модульной логике: одинаковый набор узлов, схожие точки износа, единый принцип нумерации деталей.
Если понимать, из чего состоит двигатель, проще разговаривать с сервисом, планировать бюджет на обслуживание и заказывать запчасти для двигателя Cummins без ошибок в подборе. Ниже – разбор по узлам, список деталей, которые меняют чаще всего, и порядок подбора по серийному номеру.
Из каких узлов состоит двигатель Cummins
Каталоги запчастей Cummins построены по узлам. Если знать, к какому узлу относится деталь, нужный раздел находится за минуту.
| Узел | Основные детали |
|---|---|
| Базовые детали | Блок цилиндров, коленвал, вкладыши, гильзы, поршневая группа, ГБЦ, маховик |
| ГРМ | Распредвал, клапаны, толкатели, коромысла, шестерни или цепь |
| Топливная система | ТНВД, форсунки, топливная рампа, ТННД, трубки |
| Система смазки | Масляный насос, поддон, теплообменник, сапун |
| Система охлаждения | Водяной насос, термостат, вентилятор, патрубки |
| Наддув и впуск | Турбина, впускной коллектор, афтеркулер |
| Выпуск и экология | Выпускной коллектор, EGR, система с мочевиной |
| Приводы | Ремни, натяжители, ролики, шкивы |
| Уплотнения | Прокладки, сальники, уплотнительные кольца |
| Электрика | Стартер, генератор, датчики, модуль управления |
Базовые детали двигателя
Силовая основа мотора: блок цилиндров, коленчатый вал, коренные и шатунные вкладыши, гильзы, поршни с кольцами, шатуны, головка блока цилиндров, маховик и демпфер. Эти детали рассчитаны на весь ресурс двигателя и меняются при капитальном ремонте или после серьёзной поломки. Полный перечень – в разделе базовые детали двигателя.
Газораспределительный механизм
ГРМ управляет открытием клапанов: распредвал, впускные и выпускные клапаны, толкатели, штанги, коромысла. Привод распредвала зависит от серии: на моторах серии B он шестерёнчатый, на ISF 2.8 – цепной. Поэтому набор деталей для обслуживания ГРМ у разных двигателей свой. Детали – в разделе механизмы ГРМ.
Топливная система
Большинство современных двигателей Cummins работают на системе Common Rail: ТНВД создаёт давление, топливная рампа распределяет его по цилиндрам, форсунки впрыскивают топливо по команде блока управления. Сюда же относятся подкачивающий насос, топливные трубки, редукционный клапан и датчик давления. Узел чувствителен к качеству топлива и состоянию фильтров. Каталог – топливная система.
Система смазки
Масляный насос подаёт масло к вкладышам, распредвалу и турбине, теплообменник охлаждает его, сапун отводит картерные газы. От исправности системы смазки напрямую зависит ресурс коленвала и турбины. Детали – в разделе система смазки.
Система охлаждения
Водяной насос, термостат, вентилятор с приводом и патрубки поддерживают рабочую температуру мотора. Неисправный термостат или подтекающая помпа – частые причины перегрева, а перегрев бьёт по прокладке ГБЦ. Каталог – система охлаждения.
Турбонаддув и впускная система
Двигатели Cummins комплектуются турбинами Holset – это собственный бренд турбокомпрессоров Cummins. Во впускную систему также входят коллектор, афтеркулер (охладитель наддувочного воздуха) и воздушные патрубки. Модели турбин – в разделе турбины, остальное – во впускной системе.
Выпускная система и очистка отработавших газов
Выпускной коллектор с креплениями отводит газы к турбине. Состав экологической части зависит от класса двигателя: это может быть клапан EGR, сажевый фильтр или система SCR с мочевиной. Детали – в разделах выпускная система и очистка отработавших газов.
Приводы и крепления
Приводной ремень вращает навесное оборудование: генератор, помпу, компрессор кондиционера, насос ГУР. Натяжитель держит натяжение, ролики задают траекторию ремня. Это расходные детали с плановой заменой. Каталог – приводы и крепления.
Прокладки и уплотнения
Прокладка ГБЦ, прокладки клапанной крышки и поддона, сальники коленвала, уплотнительные кольца форсунок. Любой ремонт со вскрытием узла требует новых уплотнений, поэтому это одна из самых востребованных групп запчастей. Каталог – прокладки и уплотнения.
Электрика
Стартер, генератор, свечи и элементы предпускового подогрева, датчики температуры, давления и положения, жгут проводки и модуль управления. Неисправный датчик может перевести двигатель в аварийный режим, поэтому диагностику начинают с чтения кодов ошибок. Детали – в разделе электрика.

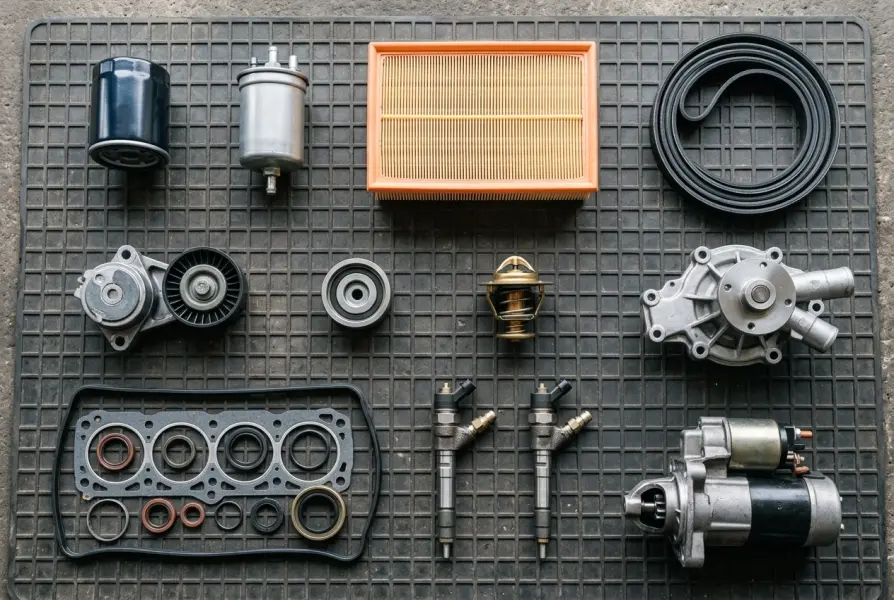

Какие запчасти Cummins меняют чаще всего
Детали двигателя делятся на три группы: расходники, которые меняют по регламенту, навесное оборудование, которое меняют по состоянию, и детали, которые меняют при ремонте мотора.
Расходники по регламенту ТО
- Фильтры: масляный, топливный, воздушный, фильтр охлаждающей жидкости. Для двигателей Cummins выпускает фильтры Fleetguard – фильтрационный бренд с заводским происхождением от Cummins, рекомендованный Cummins.
- Моторное масло – по допуску, указанному в руководстве к двигателю.
- Приводной ремень – по регламенту или раньше при видимом износе.
Интервалы замены зависят от модели двигателя и условий эксплуатации. Точные цифры – в руководстве по эксплуатации Cummins для вашего мотора.
Навесное оборудование и детали по состоянию
| Деталь | Когда меняют | Признаки износа |
|---|---|---|
| Натяжитель и ролики | Вместе с ремнём или при износе | Свист, вибрация ремня, люфт ролика |
| Термостат | При неисправности | Долгий прогрев или перегрев |
| Водяной насос | При течи или шуме | Подтёки антифриза, гул подшипника |
| Форсунки | По результатам диагностики | Неровная работа, дымность, тяжёлый пуск |
| Стартер и генератор | При неисправности | Медленная прокрутка, разряд АКБ |
| Турбина | По результатам диагностики | Потеря тяги, расход масла, свист |
Детали, которые меняют при ремонте мотора
- Прокладки и сальники – при любом ремонте со вскрытием узла и при течах.
- Коренные и шатунные вкладыши – при падении давления масла и стуке.
- Поршневая группа – при низкой компрессии и повышенном расходе масла.
- Прокладка ГБЦ – при прорыве газов в систему охлаждения или смешивании масла с антифризом.
Почему запчасти для разных серий Cummins не всегда взаимозаменяемы
Название «Cummins» на двигателе не гарантирует, что деталь с другого мотора подойдёт. Различия есть на трёх уровнях.
- Серия. ISF 2.8 и ISF 3.8 стоят на лёгком коммерческом транспорте – Газель Бизнес, Next, Соболь, Валдай. Моторы серии B (4BT, 6BT, ISBe, QSB) – на грузовиках, автобусах и спецтехнике. Серии ISL и QSL – на тяжёлой технике. У каждой серии свои блок, ГРМ и топливная аппаратура.
- Экологический класс. Двигатели одной серии под разные нормы отличаются топливной системой, настройками и составом системы очистки выхлопа.
- Комплектация. Один и тот же мотор ставят на разную технику. Навесное оборудование – кронштейны, шкивы, стартеры – подбирается под конкретную машину.
Как подобрать запчасть на свой двигатель
- Найдите серийный номер двигателя. Он указан на информационной табличке мотора – обычно на крышке клапанов или картере шестерён, точное место зависит от серии. Там же указан номер CPL – код комплектации.
- Найдите артикул детали. Номер OEM выбит или напечатан на самой детали и на упаковке. Учитывайте, что Cummins периодически заменяет артикулы, и старый номер может иметь актуальную замену.
- Сверьте применимость. В карточке товара проверьте, для каких двигателей подходит деталь.
- Если сомневаетесь – передайте серийный номер специалисту по подбору запасных частей. Он проверит совместимость до оплаты.
Отдельный вопрос – ставить оригинал или аналог. Для части узлов допустима экономия, для других – нет. Этой теме посвящена отдельная статья.
Коротко
- Двигатель Cummins удобно разбирать по узлам: базовые детали, ГРМ, топливная система, смазка, охлаждение, наддув, выпуск, приводы, уплотнения, электрика. Каталог запчастей построен так же.
- Чаще всего меняют фильтры, ремни, натяжители, прокладки и сальники, реже – форсунки, помпу, термостат и турбину.
- Детали разных серий и даже разных версий одной серии не всегда взаимозаменяемы.
- Подбор начинается с серийного номера двигателя и артикула OEM.
