Антифриз уходит, из расширительного бака идут пузыри, машина троит на холодную — и водитель уже готов снимать голову. Проблема в том, что за одинаковыми симптомами скрываются три разные суммы в смете: замена прокладки, фрезеровка головы или новая ГБЦ. Разница по деньгам — в разы, а по времени простоя — от одного дня до недели. Ниже порядок проверок, который позволяет понять картину до того, как вы снимете первый болт.
Что именно ломается в голове ISF2.8
Головка блока цилиндров на ISF2.8 — чугунная, с четырьмя клапанами на цилиндр и распредвалом в блоке (привод через толкатели и коромысла). Слабые места здесь предсказуемые:
- Прокладка ГБЦ. Прогорает по перемычке между цилиндром и каналом охлаждения, обычно после перегрева или при недотяге болтов.
- Плоскость головы. Ведет от перегрева. Мануал Cummins для ISF2.8 задает отклонение от плоскостности не более 0,15 мм в продольном и в поперечном направлении. Все, что больше, — фрезеровка или замена.

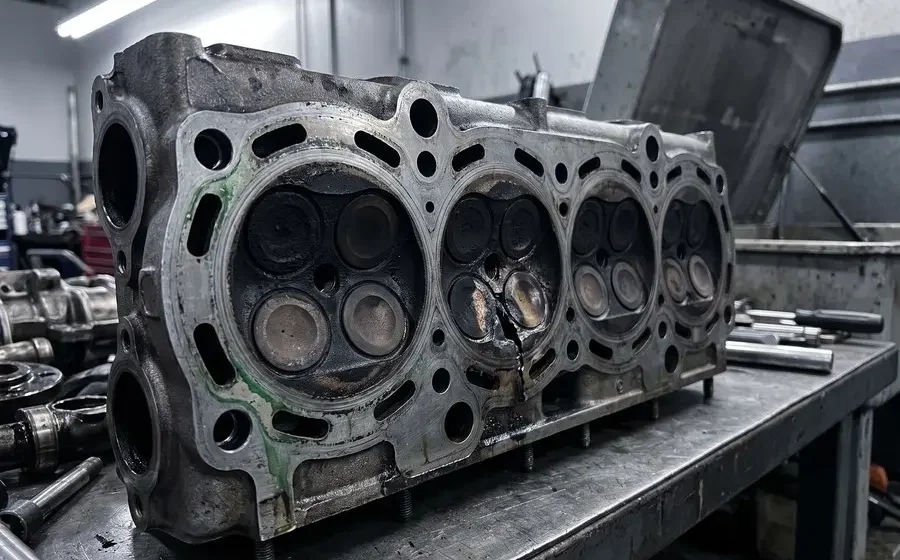

- Трещины. Идут между седлами клапанов и по колодцу форсунки. Ремонту в условиях СТО не подлежат.
- Седла и направляющие. Износ дает подсос воздуха, потерю компрессии и масложор без видимых следов на прокладке.
- Колодец форсунки. Прогар медной шайбы и подрыв форсунки разъедают посадочное место — голова уходит в брак даже с идеальной плоскостью.
Механики называют это одним словом «голова потекла», но лечение в каждом случае разное. Поэтому диагностику надо доводить до конца, а не менять прокладку «на всякий случай».
Симптомы и их реальные причины
| Что наблюдаем | Прокладка | Трещина ГБЦ | Другое |
|---|---|---|---|
| Пузыри в расширительном бачке на прогретом двигателе | вероятно | вероятно | воздушная пробка, крышка бачка |
| Уровень антифриза падает, лужи под машиной нет | вероятно | вероятно | радиатор отопителя, помпа |
| Белый густой пар из выхлопа после прогрева | вероятно | вероятно | конденсат, если пропадает через 2–3 минуты |
| Масло в антифризе, эмульсия в бачке | вероятно | реже | теплообменник, маслоохладитель |
| Двигатель троит на холодную, потом выравнивается | реже | вероятно | форсунка, зазоры клапанов |
| Давление в системе охлаждения растет на холостых | вероятно | вероятно | термостат, вентилятор |
| Масло на стыке головы и блока снаружи | вероятно | нет | сальник крышки клапанов, датчики |
Таблица не дает диагноза сама по себе — она сужает круг. Дальше нужны измерения.
Чек-лист диагностики: пять шагов, три часа
Шаг 1. Компрессия по цилиндрам
Замер прогретым двигателем, все форсунки сняты. Ориентиры для ISF2.8: норма около 2,2 МПа (22 бар), минимально допустимое значение 1,9 МПа, разброс между цилиндрами — не более 0,3 МПа. Два соседних цилиндра с просадкой почти всегда означают прогар прокладки по перемычке между ними. Один провалившийся цилиндр — сначала смотрите клапаны и поршневую, а уже потом голову.
Шаг 2. Тест на газы в системе охлаждения
Газоанализатор в горловину расширительного бачка или химический тест-индикатор. Появление CO при работе на холостых — прорыв газов из цилиндра в рубашку охлаждения. Это уже прокладка или трещина, но пока непонятно, что именно.
Шаг 3. Опрессовка системы охлаждения
Насос с манометром вместо крышки, давление в пределах рабочего, двигатель холодный. Падение давления без внешних потечей означает, что жидкость уходит в цилиндры. Оставьте систему под давлением на ночь: утром подтеки антифриза на свечных колодцах или на распылителях форсунок покажут, откуда именно.
Шаг 4. Проверка зазоров клапанов
До разборки полезно исключить банальное. Номинальные зазоры на ISF2.8 — 0,25 ± 0,05 мм на впуске и 0,51 ± 0,05 мм на выпуске. Ушедшие зазоры дают троение, потерю мощности и жесткую работу, которые легко принять за проблему с головой.
Шаг 5. Осмотр после снятия
Голова снята — работаем по трем точкам:

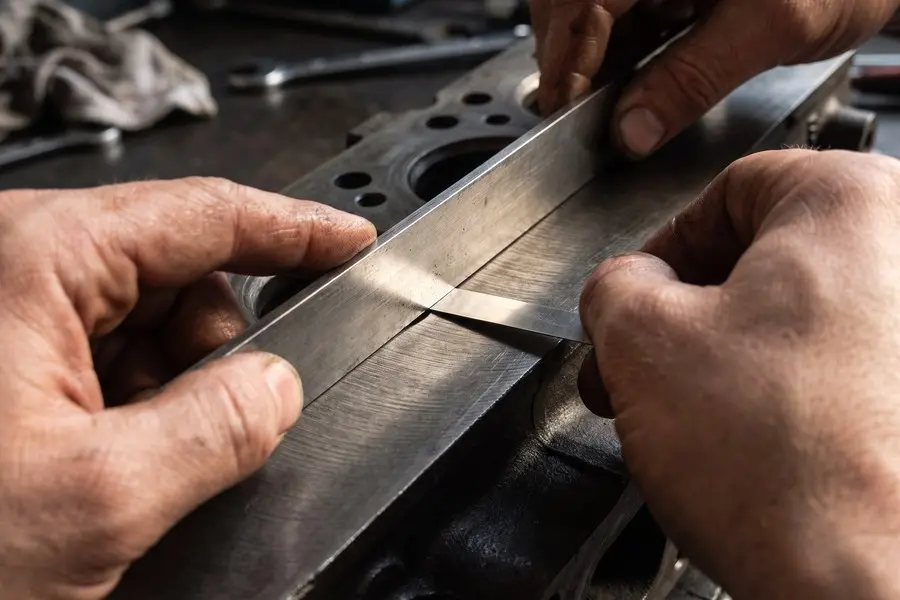

- Плоскость. Лекальная линейка и щуп, замеры по диагоналям и по длине. Предел по мануалу — 0,15 мм. Обратите внимание: часть источников в сети приводит 0,05 мм, но это цифра для других серий, а не для ISF2.8. Сверяйте по документации на свой двигатель.
- Опрессовка головы. Только так находятся трещины между седлами. Визуальный осмотр их не показывает.
- Плоскость блока и гильзы. Если повело блок или просели гильзы, новая голова проблему не закроет и прокладка прогорит повторно.
Когда ремонт, а когда новая ГБЦ
Считайте по деньгам, а не по принципу «жалко выбрасывать».
Ремонт оправдан: плоскость в пределах допуска или уходит на 0,1–0,2 мм, седла целы, трещин по опрессовке нет, колодцы форсунок без выработки. Комплект работ — фрезеровка, притирка клапанов, замена направляющих и колпачков.
Ремонт не оправдан: трещины любой локализации, просадка седел, выработка колодца форсунки, повторный перегрев после предыдущей фрезеровки. Здесь фрезеровка съедает высоту и меняет объем камеры сгорания — мотор начинает дымить, а ресурс падает. Дешевле поставить новую головку блока цилиндров и не разбирать двигатель второй раз через 20 тысяч километров.
Артикулы для ISF2.8 взаимозаменяемы между собой: 5307154, 5271176, 5264128. Для ISF3.8 — 5258274, 5271866, 4995524. Голова в сборе приходит с клапанами, пружинами и сухарями, «пустая» дешевле, но потребует своих клапанов и притирки. Точный номер под ваш мотор подтверждается по серийному номеру с шильдика двигателя (Data Plate), потому что внутри одной серии встречаются разные исполнения по экоклассу.
Сборка: три места, где теряют мотор повторно

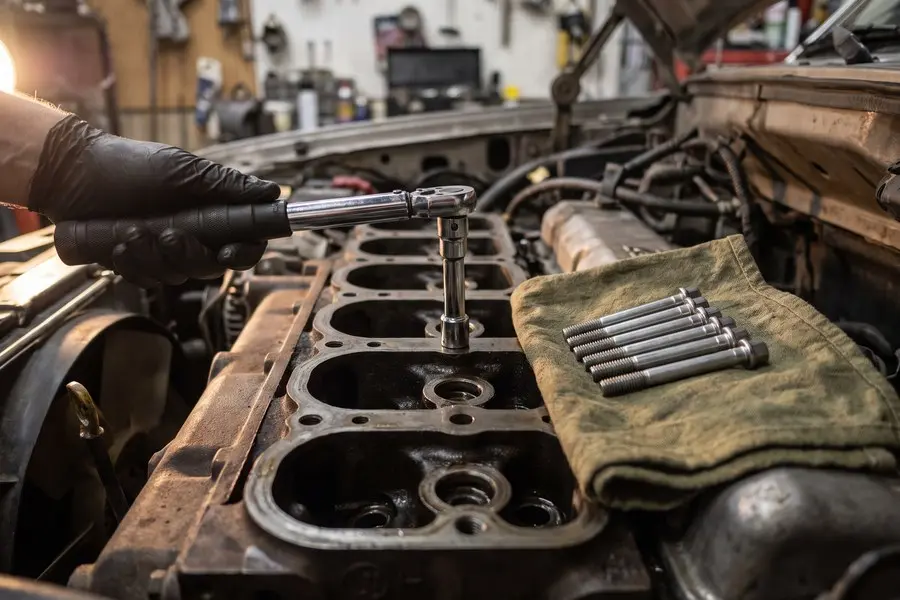

Болты ГБЦ — одноразовые. На ISF2.8 регламент такой: затяжка 60 Н·м, затем доворот на 90°, затем еще доворот на 90°. Болт работает на растяжение и после такой затяжки выходит на предел текучести. Повторное использование дает недотяг и повторный прогар прокладки — экономия на комплекте болтов заканчивается второй разборкой.
Чистота посадочной плоскости. Никаких абразивных кругов по чугуну и отверток по прокладочной поверхности. Остатки старой прокладки снимаются пластиковым скребком и растворителем.
Момент и последовательность. Затяжка от центра к краям, динамометрическим ключом и угловым адаптером, а не «на глаз по хрусту». Порядок затяжки берите из мануала на свою серию — на ISF3.8 схема с ослаблением болтов отличается от ISF2.8.
Короткий вывод
Пузыри в бачке — это не диагноз, а повод для пяти замеров: компрессия, газы в охлаждении, опрессовка системы, зазоры клапанов и, после снятия, плоскость с опрессовкой головы. Половина случаев закрывается прокладкой и болтами. Вторая половина — трещины и просаженные седла, где смысла в ремонте нет. Если по замерам голова уходит в брак, подобрать ГБЦ по артикулу и серийному номеру двигателя быстрее, чем ждать моторный цех: простой грузовика стоит дороже разницы в цене детали.
