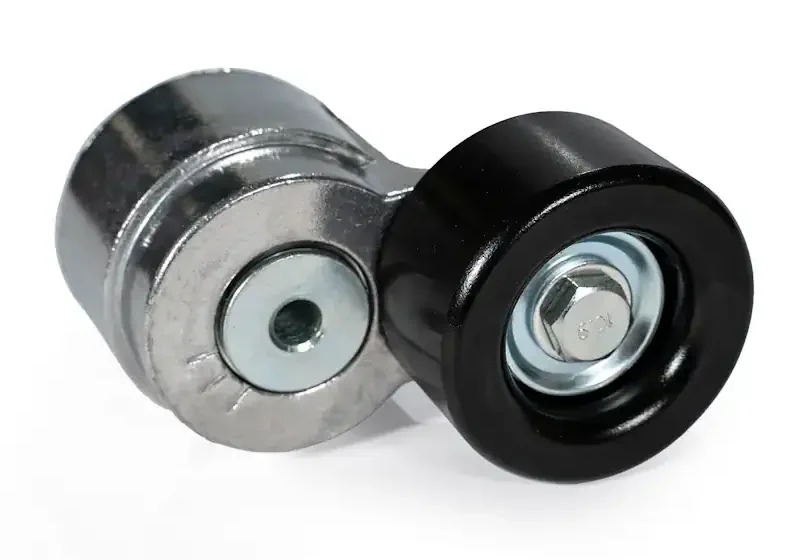

Что такое натяжитель приводного ремня и зачем он нужен
Откройте капот грузовика с дизельным двигателем Cummins – и один из первых узлов, что бросится в глаза, это приводной ремень. Он тянется от коленвала к генератору, помпе охлаждающей жидкости, а иногда и к компрессору кондиционера. Ремень крутит сразу несколько агрегатов, и чтобы он делал это без проскальзывания и рывков, его нужно держать в постоянном натяжении. Вот за это и отвечает натяжитель.
По сути, натяжитель приводного ремня – это узел с подпружиненным роликом, который компенсирует изменение длины ремня при нагреве, вибрации и естественном износе. Без него ремень со временем ослабевает, начинает проскальзывать на шкивах и хуже передает крутящий момент. А это уже прямая дорога к недозаряду аккумулятора, перегреву двигателя из-за слабой работы помпы и преждевременному износу самого ремня.
Казалось бы, небольшая деталь. Но именно от нее зависит, доедет ли машина до места назначения без внеплановой остановки на трассе. Расслабленный ремень на морозе – а не редкость, если машина работает в Сибири или на Дальнем Востоке, – может просто соскочить со шкива в самый неподходящий момент. Поэтому натяжитель – это не мелочь для экономии, а узел, который стоит держать под контролем.
Типы и конструкция натяжителей
Натяжители различаются по способу регулировки и по типу пружинного механизма. Разберем каждый вариант – это поможет точнее понять, какой натяжитель стоит на вашем двигателе и чем он отличается от соседнего аналога на полке магазина.
Натяжители с ручной регулировкой
Самая простая и старая конструкция. Здесь натяжение ремня выставляет человек – вручную, с помощью болта или винта регулировки, а затем контролирует его прогиб щупом или на глаз. Такой натяжитель требует периодической проверки: ремень растягивается со временем, и если не подтягивать его вовремя, натяжение слабеет незаметно, день за днем.
Плюс такой схемы – простота и ремонтопригодность в полевых условиях: подтянуть ремень можно даже на трассе, без специнструмента. Минус – человеческий фактор. Забыли проверить вовремя – получили ослабленный ремень и все сопутствующие проблемы.
Натяжители с автоматической регулировкой
Более современное решение, которое сегодня встречается на большинстве двигателей Cummins ISF 2.8 и ISF 3.8 для Газелей. Автоматический натяжитель сам поддерживает нужное усилие на протяжении всего срока службы ремня – за счет встроенной пружины и демпфирующего механизма. Водителю или механику не нужно лезть под капот с щупом каждую неделю.
Здесь важно понимать: автоматика не означает «вечно». Пружина и подшипник ролика тоже изнашиваются, и рано или поздно натяжитель придется менять целиком – это не тот узел, который можно разобрать и отремонтировать в гараже.
Натяжитель приводного ремня с пружиной кручения
В этой конструкции рабочее усилие создает торсионная (крутильная) пружина, закрученная вокруг оси ролика. Когда ремень растягивается, пружина проворачивает рычаг с роликом и подтягивает его обратно. Такая схема компактна и хорошо держит стабильное натяжение при работе двигателя в широком диапазоне температур – от зимнего пуска до летней жары под капотом.
Натяжитель приводного ремня с пружиной сжатия
Здесь усилие создает пружина, работающая на сжатие – она толкает ролик линейно, а не по дуге. Такая конструкция чаще встречается на менее нагруженных приводах и отличается простотой изготовления. По надежности она не уступает торсионной схеме, но чуть иначе ведет себя под нагрузкой – это стоит учитывать, если вы подбираете аналог и сравниваете конструкции разных производителей.
Натяжитель приводного ремня с демпфером
Демпфер – это, по сути, гаситель колебаний, встроенный в натяжитель. Он гасит микровибрации ремня, которые возникают из-за неравномерной нагрузки на генератор или компрессор кондиционера. Без демпфера ремень «гуляет» сильнее, быстрее изнашивается и создает лишний шум. На двигателях с несколькими навесными агрегатами, где ремень длинный и нагруженный, такой натяжитель – не роскошь, а необходимость.
Признаки неисправности натяжителя
Как понять, что натяжитель просит замены, пока он не подвел вас на трассе? Есть несколько верных признаков.
Первый – посторонний шум. Свист или скрежет из-под капота, особенно при запуске холодного двигателя или при резком наборе оборотов, часто говорит об износе подшипника ролика или ослабленной пружине. Второй – видимое биение ремня: если присмотреться на работающем двигателе, ремень «гуляет» из стороны в сторону вместо ровного хода по шкивам. Третий признак – ускоренный износ самого ремня: трещины, расслоение, обтрепанные края появляются заметно раньше срока, хотя ремень вроде бы новый.
Если заметили хотя бы один из этих признаков – не откладывайте диагностику. Натяжитель, который вот-вот выйдет из строя, редко подает сигналы заранее и громко. Чаще он просто в один момент перестает держать ремень, а тот соскакивает или рвется прямо в движении.
Правильный выбор и замена натяжителя
При подборе натяжителя главное – точное соответствие серии и модификации двигателя. На дизельных моторах Cummins нет VIN – есть серийный номер двигателя, и именно по нему подбираются запчасти, включая натяжители. Перед заказом сверьте серийный номер с документацией или уточните его у нашего специалиста по подбору запасных частей – это исключит ошибку с артикулом.
Сама замена натяжителя – процедура не самая сложная, но требующая аккуратности. Кратко порядок действий такой:
- Ослабляют или снимают старый ремень, предварительно зафиксировав положение шкивов.
- Демонтируют старый натяжитель, откручивая крепежный болт.
- Устанавливают новый узел, проверяя совпадение посадочного места и отверстий под крепеж.
- Натягивают новый ремень и проверяют его положение на всех шкивах – ремень должен идти ровно, без перекоса.
- Запускают двигатель и слушают его работу несколько минут – посторонних звуков быть не должно.
Частая ошибка при самостоятельной замене – игнорировать состояние роликов и шкивов рядом с натяжителем. Если поставить новый натяжитель на изношенный шкив, ремень все равно будет «гулять», и вы получите те же симптомы уже через пару месяцев. Проверяйте узел комплексно, а не по одной детали.
Параметры и характеристики приводных ремней
Натяжитель и ремень работают в связке, поэтому характеристики ремня напрямую влияют на то, как долго прослужит натяжитель. Три параметра важны особенно.
Материал. Большинство современных ремней делают из EPDM-резины с полиэстеровым или арамидным кордом внутри – такой состав лучше держит форму при перепадах температур и меньше «садится» со временем. Профиль ремня – количество и форма ручьев, которые должны точно совпадать со шкивами двигателя; ремень не того профиля физически не станет работать правильно, даже если натяжитель исправен. И длина – параметр, который нельзя определить на глаз: ремень на пару сантиметров короче или длиннее меняет усилие, с которым натяжитель его держит, а значит, влияет на ресурс всего узла.
Все эти параметры для моделей ISF 2.8, ISF 3.8, а также для более тяжелых серий вроде ISB, ISC и ISLe, различаются, поэтому подбор ремня и натяжителя стоит делать в комплекте, ориентируясь на серийный номер двигателя.
Покупка и стоимость натяжителей
На рынке представлены оригинальные натяжители Cummins и сертифицированные аналоги от таких производителей, как Bosch, MAHLE, DENSO и других. Оригинал дает максимальную гарантию совместимости и предсказуемый ресурс – это разумный выбор для магистральной техники и автопарков, где простой обходится особенно дорого.
Качественный аналог обычно обходится дешевле и во многих случаях справляется с задачей не хуже – особенно если речь о менее нагруженных условиях эксплуатации. Но здесь важно не экономить вслепую: покупайте аналоги проверенных брендов с подтвержденной применимостью к вашей серии двигателя, а не безымянные детали без документации. Если сомневаетесь, какой вариант оптимален именно для вашего случая – оригинал или аналог – наш специалист по подбору запасных частей поможет сравнить варианты и подобрать деталь по серийному номеру двигателя.
Посмотреть весь ассортимент натяжителей приводных ремней и подобрать нужную модель можно в разделе «Натяжители» нашего каталога.
Натяжитель приводного ремня – один из тех узлов, о которых редко думают, пока он работает исправно. Но именно от него зависит стабильная работа генератора, помпы охлаждения и других агрегатов, подключенных через ремень. Регулярно проверяйте состояние ремня и натяжителя, обращайте внимание на посторонние шумы и вибрацию – и вы избежите неприятного простоя техники из-за детали, которая стоит в разы дешевле, чем ремонт после ее отказа.
Если не уверены, какой натяжитель подходит именно вашему двигателю, – напишите нам в Telegram или Макс, укажите серийный номер двигателя, и мы поможем с точным подбором.
Вопрос покупателя — ответ эксперта
Главные признаки – посторонний свист или скрежет из-под капота, особенно при холодном пуске, видимое биение ремня на шкивах и ускоренный износ самого ремня: трещины и расслоение раньше срока. При любом из этих симптомов стоит проверить узел, не дожидаясь полного выхода из строя.
Нет. На дизельных двигателях Cummins запчасти, включая натяжители, подбираются по серийному номеру двигателя, а не по VIN. Серийный номер указан на корпусе двигателя, и именно его стоит сверять перед заказом.
Автоматический натяжитель сам поддерживает нужное усилие на протяжении всего срока службы ремня, без постоянного контроля со стороны водителя или механика. Ручной натяжитель проще и ремонтопригоднее в полевых условиях, но требует регулярной проверки прогиба ремня – иначе натяжение слабеет незаметно.
Оригинал даёт максимальную гарантию совместимости и предсказуемый ресурс, что особенно важно для магистральной техники и автопарков, где простой обходится дорого. Качественный аналог проверенного бренда обычно дешевле и во многих случаях справляется не хуже, но выбирать стоит только деталь с подтверждённой применимостью к вашей серии двигателя.
Ремень всё равно продолжит "гулять" на шкиве, даже если натяжитель исправен и новый. Проблема вернётся через пару месяцев, поэтому при замене натяжителя стоит проверять состояние соседних роликов и шкивов, а не менять только один узел.
